배수판

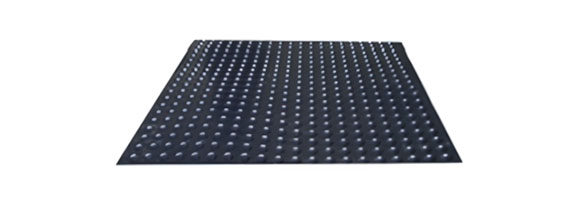

사출형배수판(500X500)

  • 500*500*30T
  • 500*500*45T
  • 500*500*70T
  • 500*500*120T
  • 500*500*200T

개요

• 지하 구조물의 침출수 및 결로수의 배수처리
• 영구적인 수명으로 지하층의 불완전한 방수 하자를 방지
• 콘크리트 충진구조로 ㎡당 100개의 지지발(교각)로 압축 하중(㎡/50KN 이상)을 견딜 수 있게 설계

제품의 용도

지하주차장 및 기계실, 전기실, 물탱크실, 지하철 등

제품의 사양

제품 가로 세로 높이 ㎡당 사용량 교각내 충진 콘크리트 양 (㎡당)
30T 형 500mm 500mm 30mm 4매 0.0070㎡
45T 형 500mm 500mm 45mm 4매 0.0125㎡
70T 형 500mm 500mm 70mm 4매 0.0165㎡
120T 형 500mm 500mm 120mm 4매 0.0252㎡
200T 형 500mm 500mm 200mm 4매 0.0507㎡

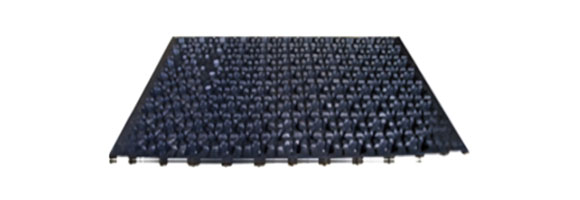

매트형배수판(730X2200)

  • 730*2200*20T
  • 730*2200*30T
  • 730*2200*45T
  • 730*2200*70T

제품의 특성

ABS수지는 기존의 PP나 PS 등 기존의 원료보다 내 충격성, 내열성, 내후성 등이 뛰어나다.

제품의 사양

제품명 가로(mm) 세로(mm) 높이(mm)
매트형 바닥배수판 20T 730 2,200 20
매트형 바닥배수판 30T 730 2,200 30
매트형 바닥배수판 45T 730 2,200 45
매트형 바닥배수판 70T 730 2,200 70

시공상세도

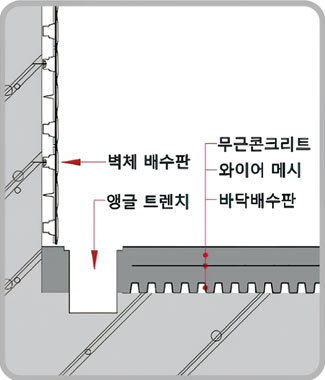

  • 앵글트렌치 상세도

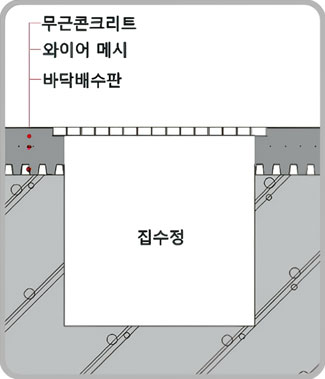

  • PC트렌치 상세도
  • PC트렌치 상세도
